Yealink SIP-W52P/W56P/W60P

Статья описывает настройку беспроводного IP-телефона Yealink "W" серии.

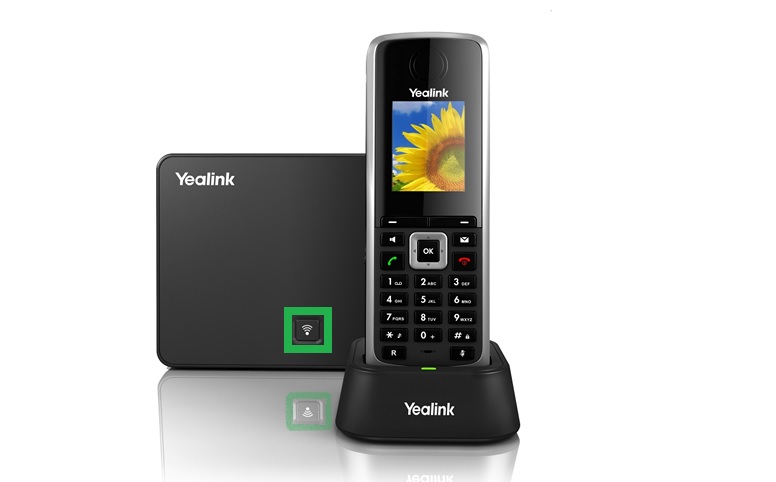

Рекомендуем сбросить базу и трубки на заводские настройки перед первым использованием аппарата. Нажмите на кнопку поиска трубок и подержите 10 секунд. Дождитесь одновременного включения всех индикаторов на базе и отпустите кнопку.

Настройка

1. Перейдите в меню "Настройки" - "Система" - "Сброс настроек" - далее нажмите "ОК". Появится запрос “Сбросить настройки трубки?”, нажмите "ОК". После ввода пинкода (0000 по умолчанию) нажмите "Да". Дождитесь регистрации трубки на базе.

Регистрация трубок осуществляется через центральную кнопку "ОК" - "Зарег-ть трубку" - "База1". Далее нажмите центральную кнопку поиска трубок на базе и подержите 2 секунды.

Подключите питание к базе телефона, кабель Ethernet. Включите трубку, дождитесь загрузки и регистрации на базе. При необходимости, PIN код для регистрации «0000».

2. Нажмите на кнопку «ОК» (центр джойстика), «Статус» - «База», на дисплее телефона отобразится IP адрес.

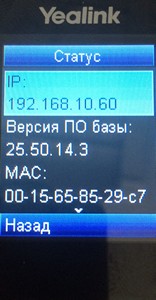

представлен раздел «Статус» телефона Yealink. Указаны текущий IP-адрес устройства (192.168.10.60), версия ПО базы 25.50.14.3 и физический адрес MAC. Для навигации предусмотрена кнопка «Назад» в нижней части экрана.

3. Введите этот IP в адресной строке интернет-браузера. В окне «Вход» введите «Логин» - admin, «Пароль» - admin.

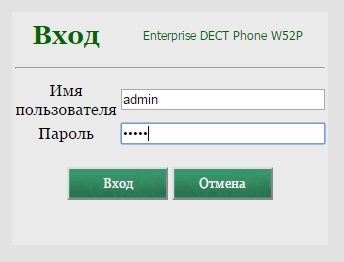

емонстрирует страницу аутентификации DECT-телефона Yealink W52P. Интерфейс содержит текстовые поля для логина (admin) и пароля (скрыт), а также кнопки «Вход» для отправки формы и «Отмена» для отмены операции.

4. В окне настроек, перейдите на закладку «Аккаунт».

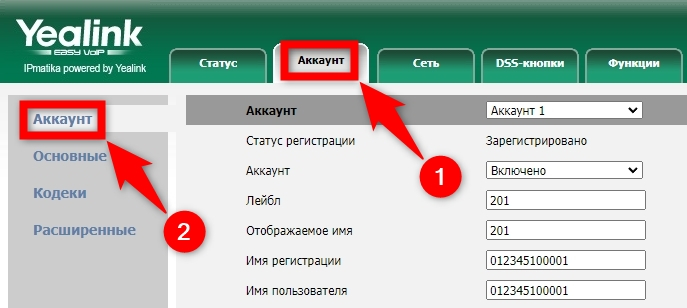

панель управления IP-телефоном Yealink. Верхнее меню включает разделы «Статус», «Аккаунт», «Сеть», «DSS-кнопки» и «Функции». Внутри раздела «Аккаунт» на вкладке «Основные» отображаются данные: статус регистрации (зарегистрировано), состояние (включено) и учётные идентификаторы 201 и 012345100001.

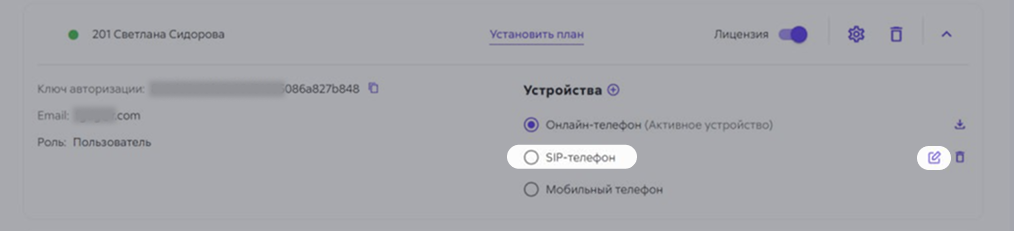

5. Перейдите в меню "Пользователи" и откройте настройки учетной записи сотрудника. Телефон регистрируется с помощью данных из устройства SIP-телефон.

Сипуни с открытой карточкой пользователя «205 Менеджер». Видны учётные параметры: ключ доступа, почтовый ящик и роль. В нижней части интерфейса — выбор типа устройства для звонков, где выделен пункт «Другое SIP устройство», и кнопка «Добавить» для завершения операции.

Значение сервера регистрации "Host" может отличаться от указанного на скриншоте.

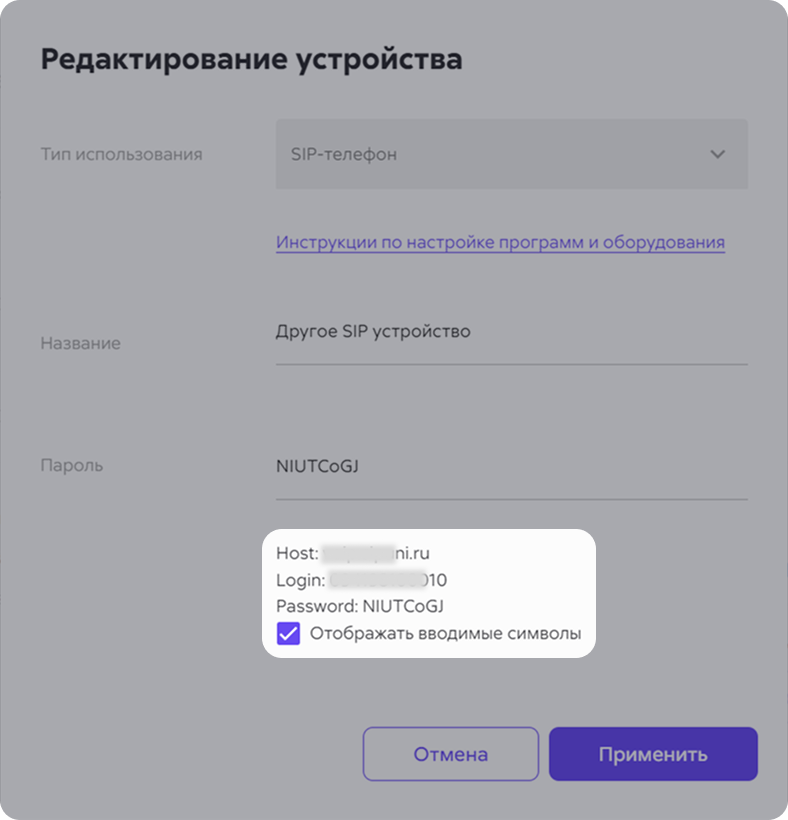

«Редактирование устройства» в личном кабинете Сипуни. Поля содержат: тип использования — SIP-телефон, название — «Другое SIP устройство», пароль NIUTCoGJ. Блок подключения включает хост ni.ru, логин 10 и повтор пароля. Присутствует опция отображения символов и кнопки «Отмена» и «Применить».

Другие настройки аккаунта:

Лейбл - отображение имени на экране телефона. Короткий номер или имя сотрудника.

Отображаемое имя - будет отображаться у принимающего телефона, во время внутреннего вызова или перевода. В последних версиях прошивки поддерживается русский язык.

Имя регистрации - Логин из учетной записи устройства SIP-телефон.

Имя пользователя - Логин из учетной записи устройства SIP-телефон.

Пароль - пароль из учетной записи устройства SIP-телефон.

Адрес SIP-сервера - хост (домен) из учетной записи устройства SIP-телефон.

Период регистрации - 120

Переключите параметр "Аккаунт" на "Включено". Если данные введены правильно, то «Статус регистрации» изменится на «Зарегистрировано».

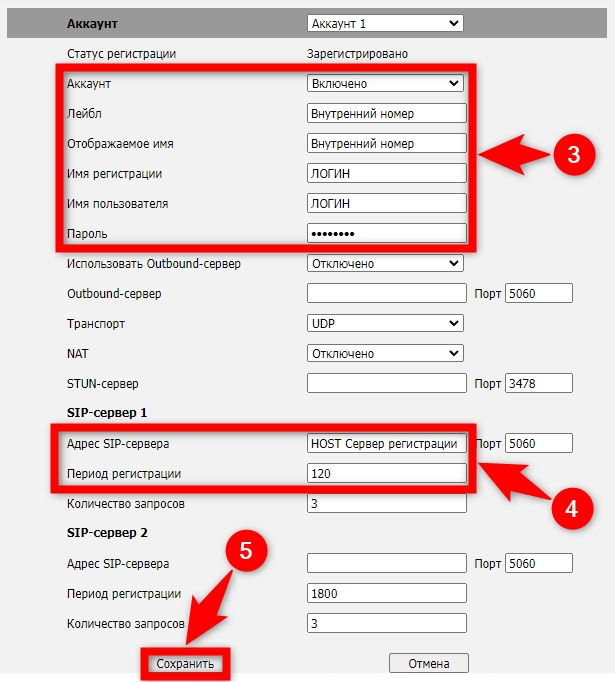

Экран настройки SIP-аккаунта в панели управления: слева — параметры аккаунта (статус «Зарегистрировано», включено, внутренний номер, логин, пароль звёздочками), справа — поля для Outbound-сервера, транспорта, NAT и STUN-сервера (порт 3478). Ниже расположены блоки SIP-сервер 1 и 2 с адресами, периодами регистрации (120 и 1800) и количеством запросов (3 и 5). Внизу кнопки «Сохранять» и «Отмена».

6. В левом столбце перейдите в меню «Расширенные», установите значения:

Keep Alive Type - Notify

Keep Alive Interval (секунды) - 30

Нажмите кнопку «Сохранить». Настройка завершена.

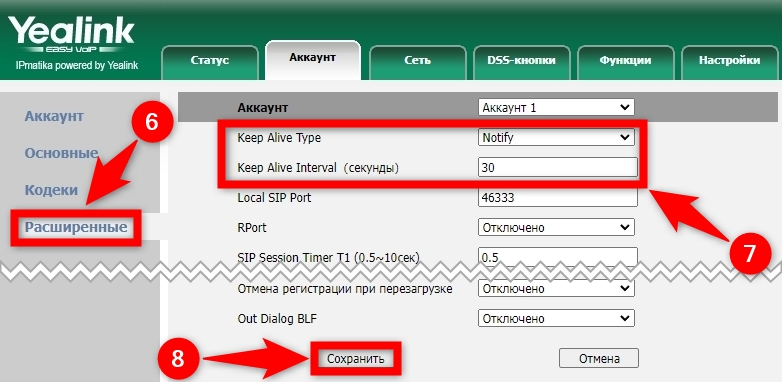

Вкладка «Расширенные» в разделе «Аккаунт» веб-интерфейса Yealink IPMatika. Пользователь видит технические параметры: тип и интервал Keep Alive (Notify, 30 сек), локальный SIP-порт (46333), отключённый RPort, точное значение таймера T1 (0,5 сек). Дополнительные опции, связанные с регистрацией и BLF, отключены. Интерфейс завершается кнопкой «Сохранить».
